Штропы в Таганроге
Описание

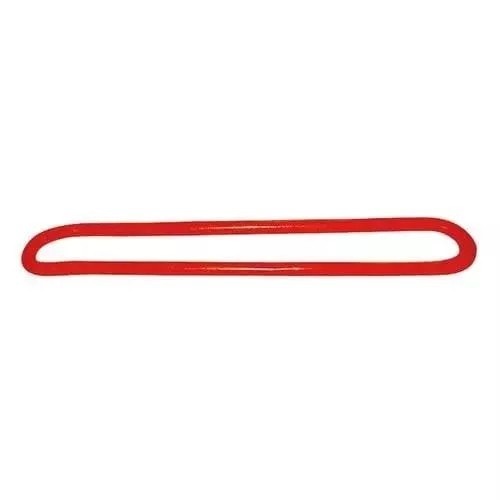

Штропы применяют для подвески элеватора на крюк буровых установок. Из применяют при проведении спускоподъемных операций в процессе бурения газовых и нефтяных скважин. По внешнему виду штропы представлены замкнутой петлей, что вытянута с одной стороны. Для изготовления штропы используют стальной сплав. Деталь отличается высокой прочностью, гибкостью и устойчивостью к износу. При этом поверхность буровых штроп не должна иметь трещины или сколы на поверхности.
Конструктивные особенности
Штропы состоят из сердечника, проволоки и жгута. Сердечник выступает в роли основы, которая удерживает веревку на одном месте. Последняя может состоять из волокон, проволочной нити, проволочного каната. Он отличается наибольшей прочностью. Провода штропы производят из углеродистой стали. Их располагают по спирали для образования жилы. Для образования прочного троса используют о 16 до 26 проводов, которые связываю в 6 рядов. Каждая из веревок подвергается усталости для возможности многократного изгиба под нагрузкой.
Виды
В зависимости от назначения штропы делят на следующие виды:
- «ШБН» - нормальные буровые штропы
- «ШБУ» - укороченные буровые штропы
- «ШЭ» - эксплуатационные штропы

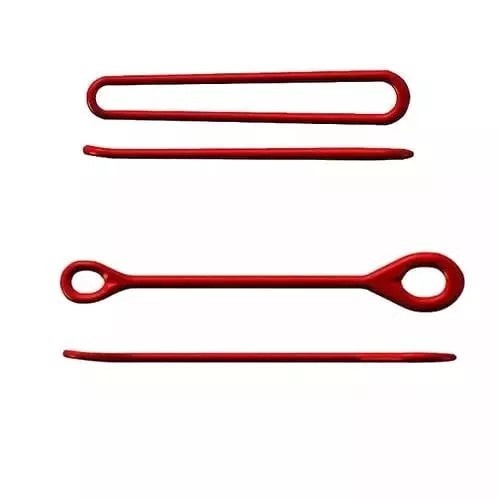

В зависимости от особенностей изготовления штропы бывают цельнокованые, цельнокатаные, сварные. Последние производят методом контактной сварки. Также дополнительно применяют термическую обработку. Бурильные штропы бывают одно- и двухветвенными. Сечение детали может быть как полностью округлым, так и приплюснутым с одной из сторон. Некоторые штропы могут иметь ручку, которая необходима для безопасного использования или перемещения инструмента.
Размеры
Штропы производят в исполнениях:
- ШБ-80-900. Диаметр струны 65 мм. Грузоподъемность 80 т. Длина 900 мм. Ширина 485 мм. Масса 110 кг
- ШБ-80-1200. Диаметр струны 65 мм. Грузоподъемность 80 т. Длина 1200 мм. Ширина 485 мм. Масса 140 кг
- ШБ-80-1600. Диаметр струны 65 мм. Грузоподъемность 80 т. Длина 1600 мм. Ширина 485 мм. Масса 180 кг
- ШБ-125-1100. Диаметр струны 75 мм. Грузоподъемность 125 т. Длина 1100 мм. Ширина 520 мм. Масса 170 кг
- ШБ-125-1800. Диаметр струны 75 мм. Грузоподъемность 125 т. Длина 1800 мм. Ширина 520 мм. Масса 270 кг
- ШБ-200-1100. Диаметр струны 85 мм. Грузоподъемность 200 т. Длина 1800 мм. Ширина 570 мм. Масса 350 кг
- ШБ-200-2100. Диаметр струны 85 мм. Грузоподъемность 200 т. Длина 2100 мм. Ширина 570 мм. Масса 400 кг
